Analog2.0 基板(VCO基板)その2
もう一度 SW1 Waveform Selectについて
僕が購入したのは秋月電子で
ロータリースイッチ(4回路3接点)

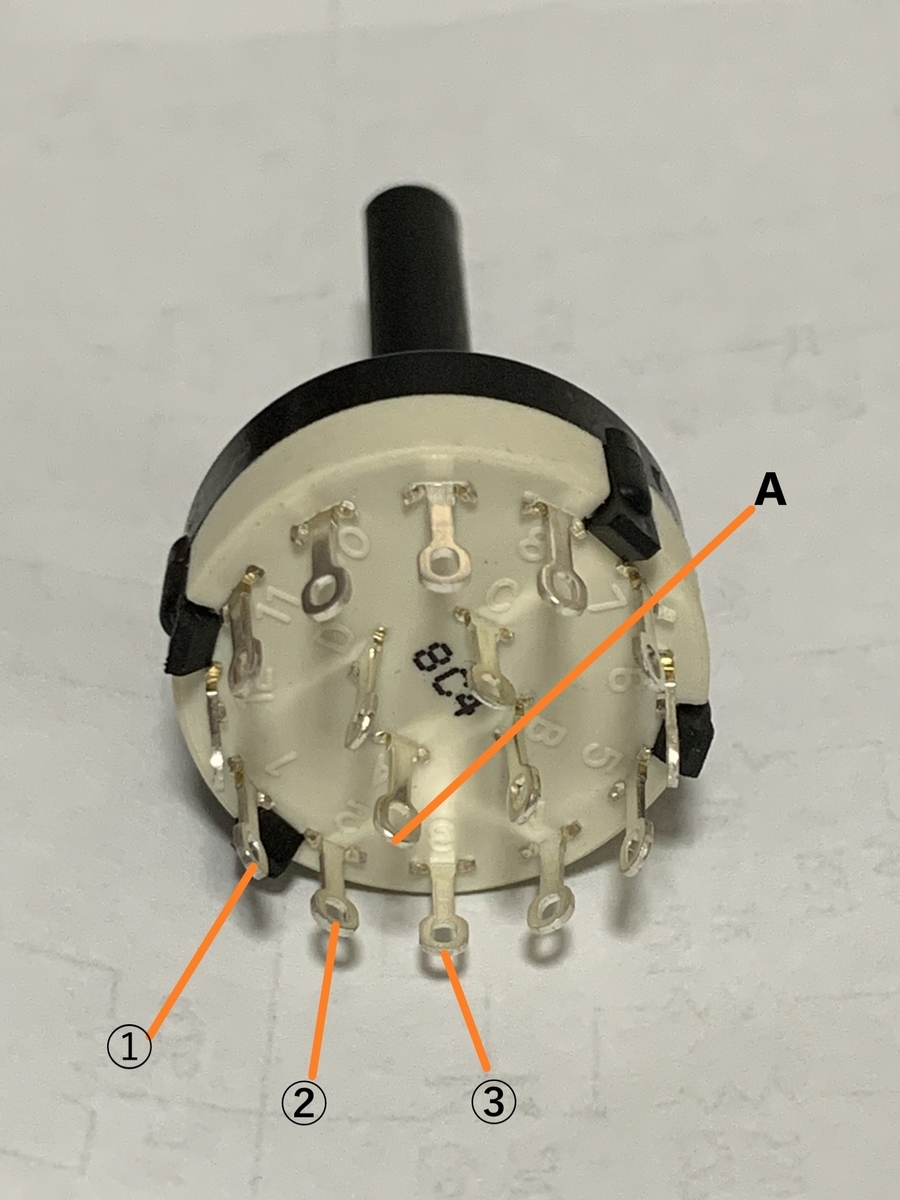

接続は
Aの接点にミキサーへの電線
①にJ2への電線
②にJ3への電線
③にJ4への電線
以上のようにつなぎました。

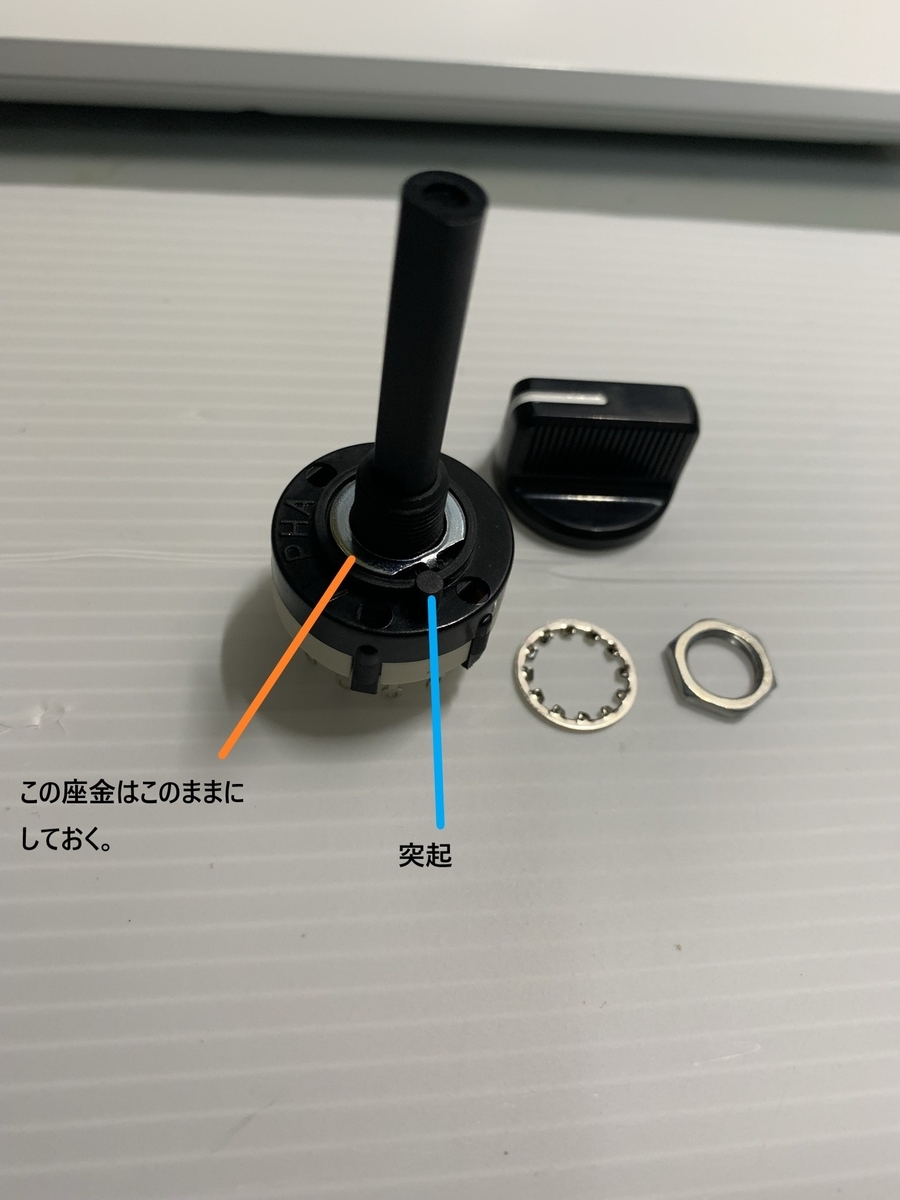

SW1の軸側にはナットと菊座金が付いてます。
パネル取り付け時にそれを外すのですが、
写真にも記入した「座金」はそのままにして
SW1をパネルに付けます。
その前に「突起」はニッパーでカットしました。
突起がパネルに接触してまっすぐ取付けられないので。
でも、加工に自信のある方はこの突起用の穴も開ける
のがベスト。

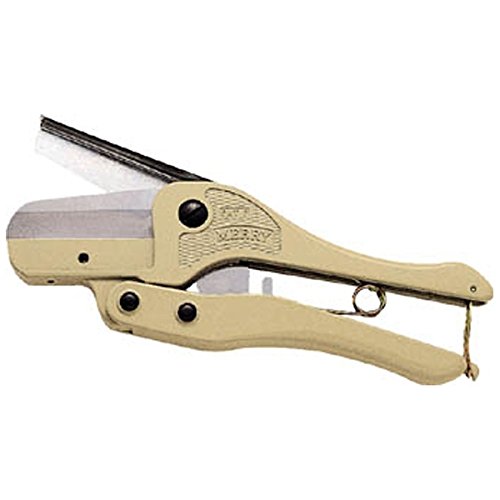

ツマミを付ける軸も長いので塩ビカッターで
適当な長さにカットしました。
塩ビカッター
